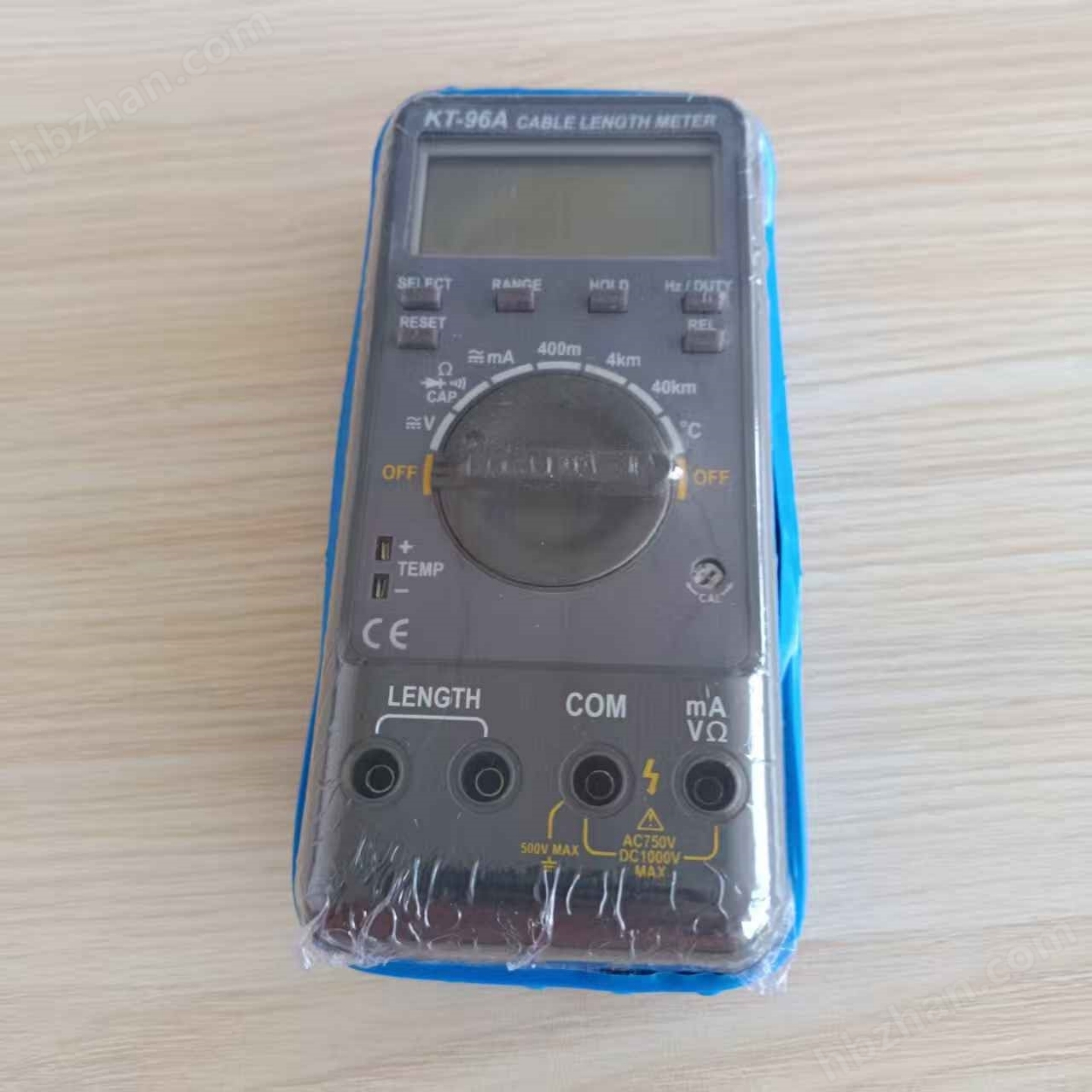

KT–96A
數字式電纜測試儀技術說明書
3.5 電阻測量
3.5.1 將紅表筆插入"VΩ"插孔, 黑表筆插入"COM"插孔。
3.5.2 將功能開關旋至“Ω”檔位，測試表筆探頭接入被測兩端，從顯示器上讀出被測電阻值。
3.6 溫度測量
測量溫度時，量程旋鈕置于℃檔，將熱電偶傳感器的冷端（自由端）插入溫度測試座中，工作端（測溫端）置于待測物上面或內部，直接從顯器上讀取溫度值。讀數為攝氏?C。
3.7 電容測量
3.7.1 將功能開關旋至“CAP”檔位。
3.7.2 被測電容兩端接于標于“Cx”的電容測試座(或測試表筆)，從顯示器上讀出被測電容值。
注意：測試大電容前，先將被測電容短路放電。
4. 電池的換：
4.1當顯示器上出現“ ”符號時,表示電池電力不足，應及時換。
4.2斷開測試線，關掉電源，旋下后蓋鏍絲，把前蓋與后蓋分開。就可見到位于前殼的電池倉。
4.3取下舊電池并換上2只新的AA 1.5V電池，然后按順序裝好后蓋，鎖緊鏍絲。



8





3.1.4，定位電纜斷裂處
如果被測電纜有斷裂處，顯示器顯示的數值就表示從本機到斷點的距離。因此，電纜長度測試功能可以方便的定位電纜斷裂處。
3.1.5 與PC機通信
該儀器的頂部帶有232插座，通過附帶的232數據線可以將該儀器與您的電腦相連。產品還附帶有操作軟件光盤，請將軟件安裝到您的電腦中，通過操作軟件，可以實時電纜信息。
3.1.6 特殊電纜測量注意事項：
如果在校準時，無法將KT-96A顯示的讀數調整成與標準電纜的長度一致，可以采用“倍率修正”。比如：一些特別粗的電纜，它們的分布電容特別大，校準時會發生讀數范圍的現象（即“CAL”旋鈕調到小的讀數仍然大于標準電纜的長度。這時，應該采用“倍率修正”。即：將KT-96A的讀數校準至某一個成倍數的整數值。如：將100m標準電纜的讀數校準成200m。然后，在測量被測電纜時，所得到的讀數也降低一倍（÷2）。這樣，就能獲得正確的測量長度。對于粗的電纜，可以繼續擴展使用這個方法，采用3倍、4倍?的擴展方法。
3.2 電壓測量
3.2.1 將紅表筆插入"VΩ"插孔, 黑表筆插入"COM"插孔。
